铁丝拉直机 JZQ 适合0.8-1.5mm/外径23/18轮AV

一：铁丝拉直机参数
主要用于铁丝拉直机
1、单、双平面矫直机JZQ 0.8-1.5/18 AV JZQ 0.8-2/18 AV
2、偏心辊启闭装置(杠杆)，带手柄整体开合
3、每组5 ~ 90辊(9)或(9+9)，每组5 ~ 19辊(5+5、7+7、9+9、11+11、13+13、15+15、17+17、19+19)
4、滚筒直径23mm /22(0.906")，可定制7-120mm (0.27559"-4.724409")
5、上排滚筒可调
6、轧辊可用于轻型或重型应用
7、AS/AD型线R = 60n /mm2 (8400psi)最大值。带普通滚子(单轴承或双轴承)
8、滚轮为标准“V”型槽型，可根据客户要求提供“U”型槽型
*包括导线指南
Mainly used on drawing machines
1， Single and dual plane straightener models JZQ 0.8-1.5/18 AV JZQ 0.8-2/18 AV
2， Eccentric roller open/closing device (lever)
3，From 5 ~ 9rollers per group (9) or (9+9)，From 5 ~ 19 rollers per group (5+5,7+7,9+9,11+11,13+13,15+15,17+17,19+19)
4，Roller diameters 23mm /22 (0.906")，Customizable 7-120mm (0.27559"-4.724409")
5，Adjustable rollers on the upper row
6, Rollers available for light or heavy duty applications
7，Model AS/AD for wire R = 60 N/mm2 (8400 psi) max. with normal rollers (single or double bearing)
8，Rollers are standard "V" groove profiles but can be provided with "U" grooves 9，according to customer requirements
*Wire Guide included

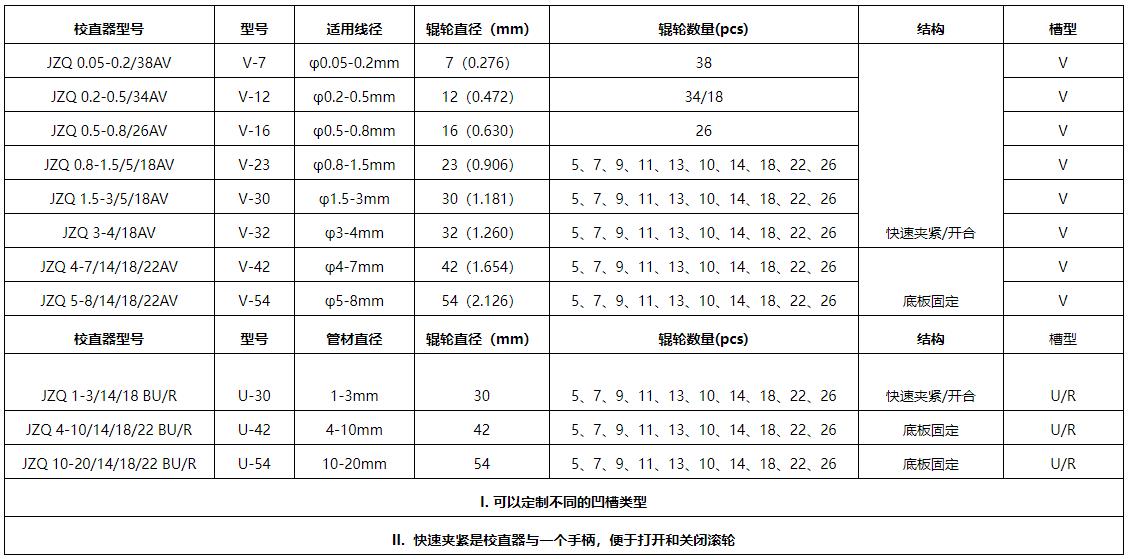

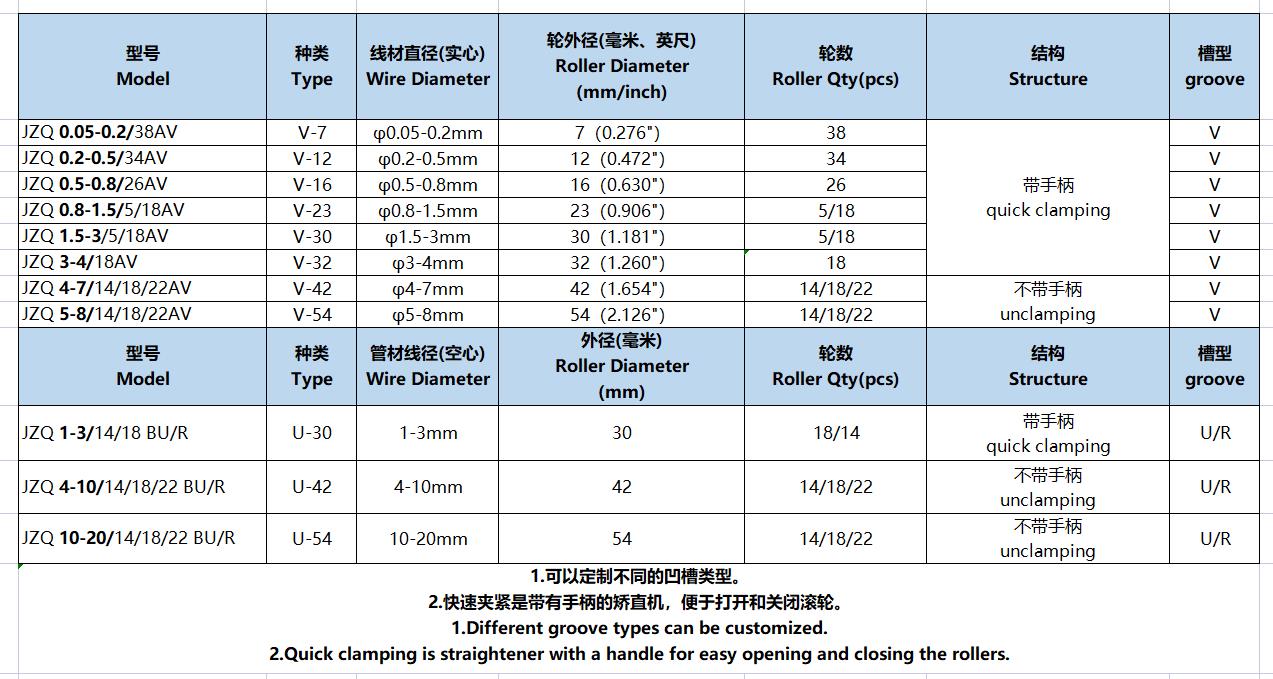

二：铁丝拉直机选型表

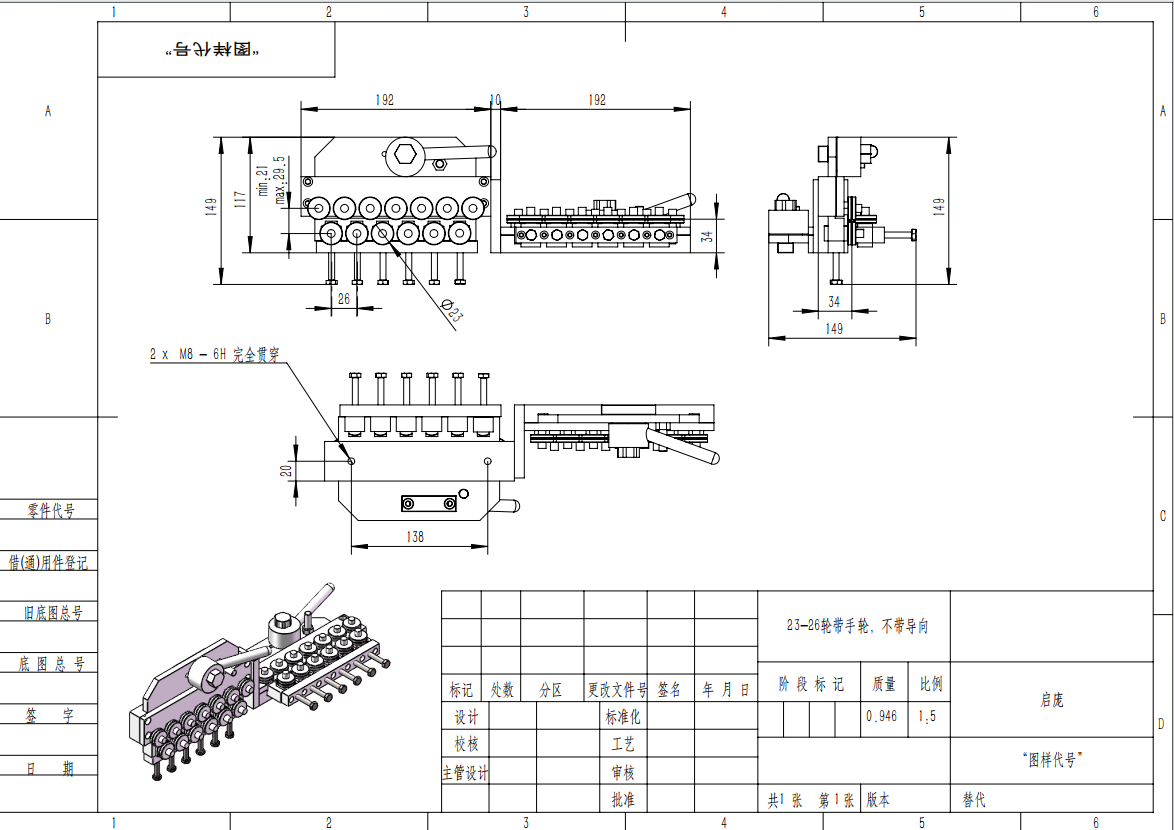

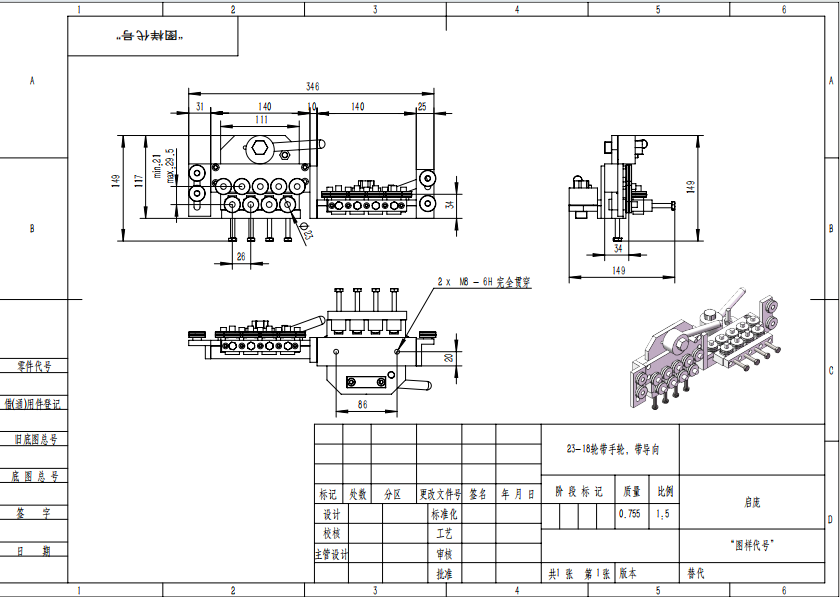

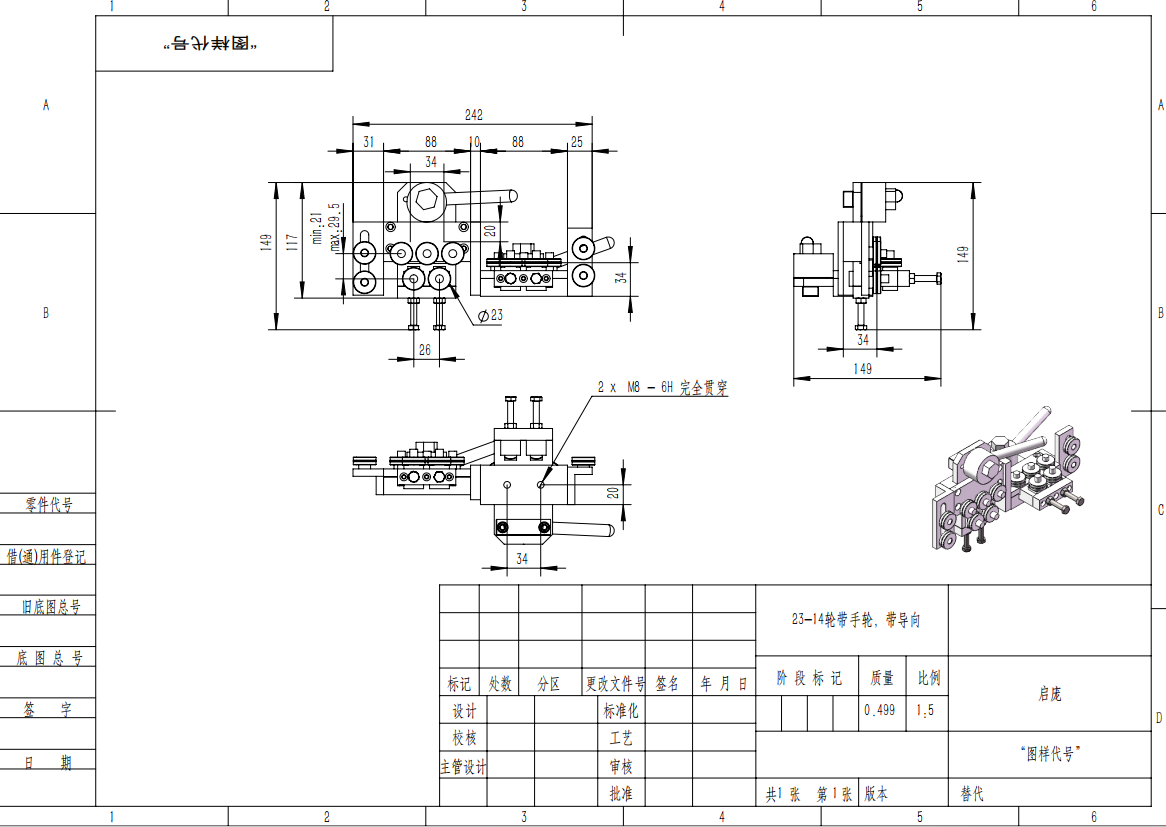

三：铁丝拉直机图纸

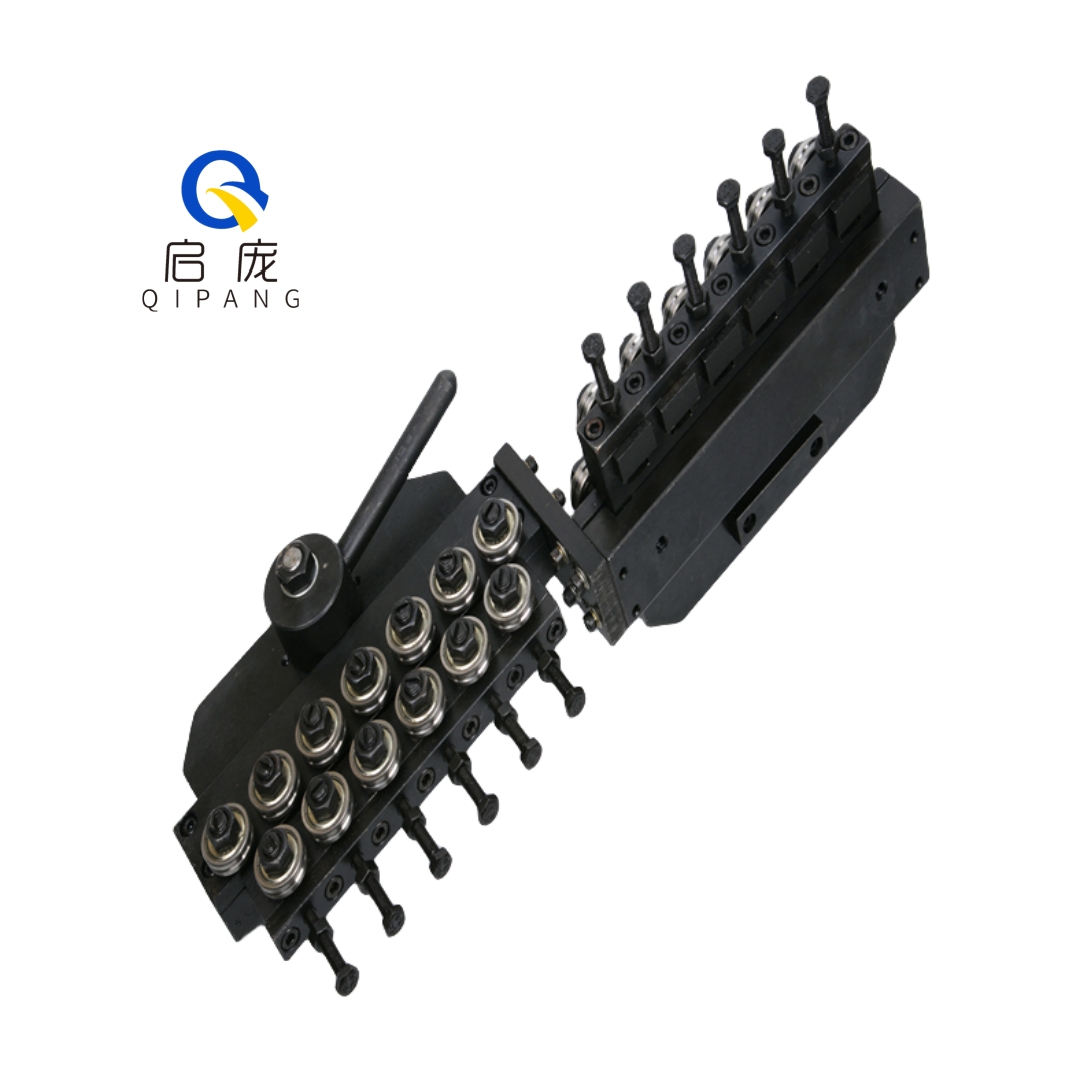

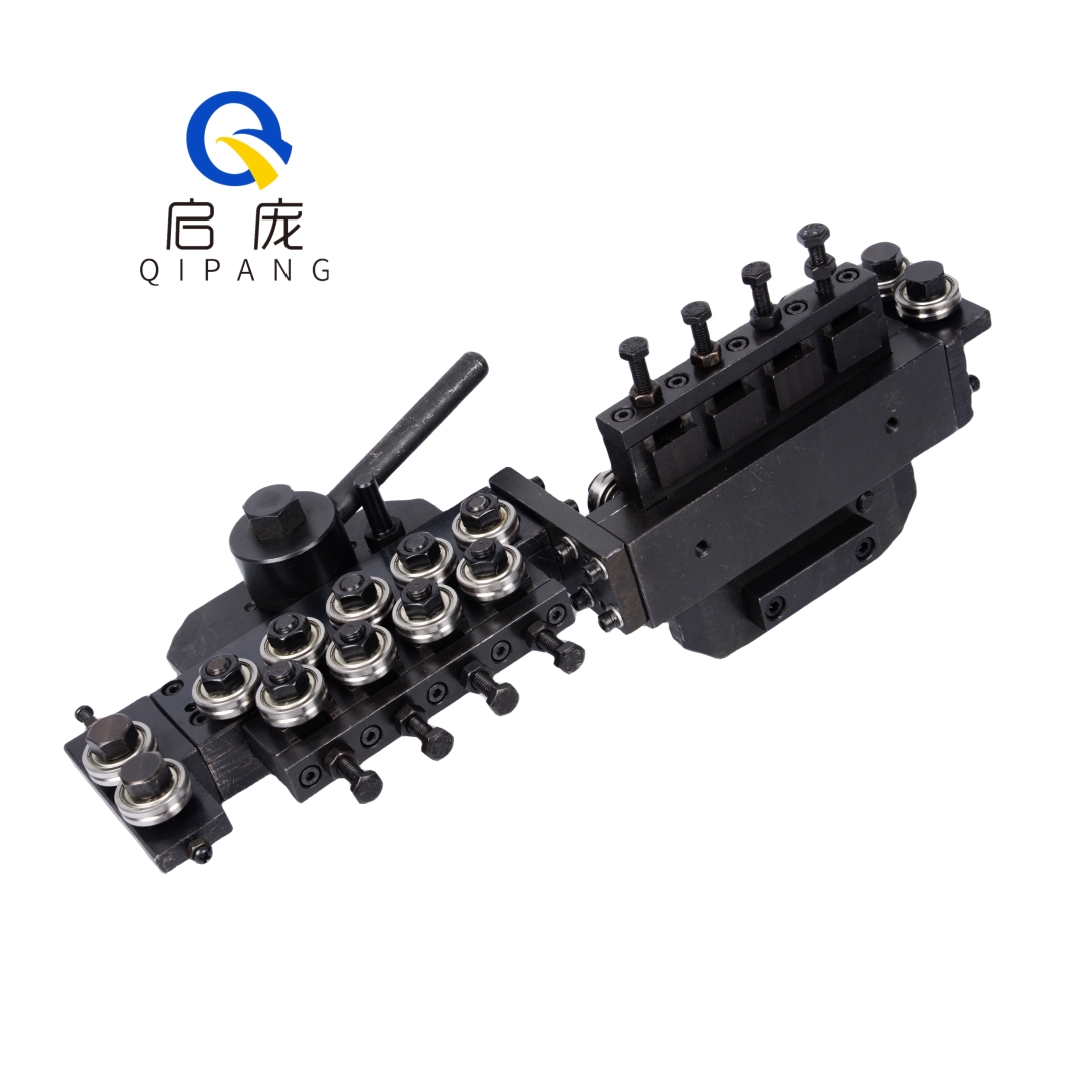

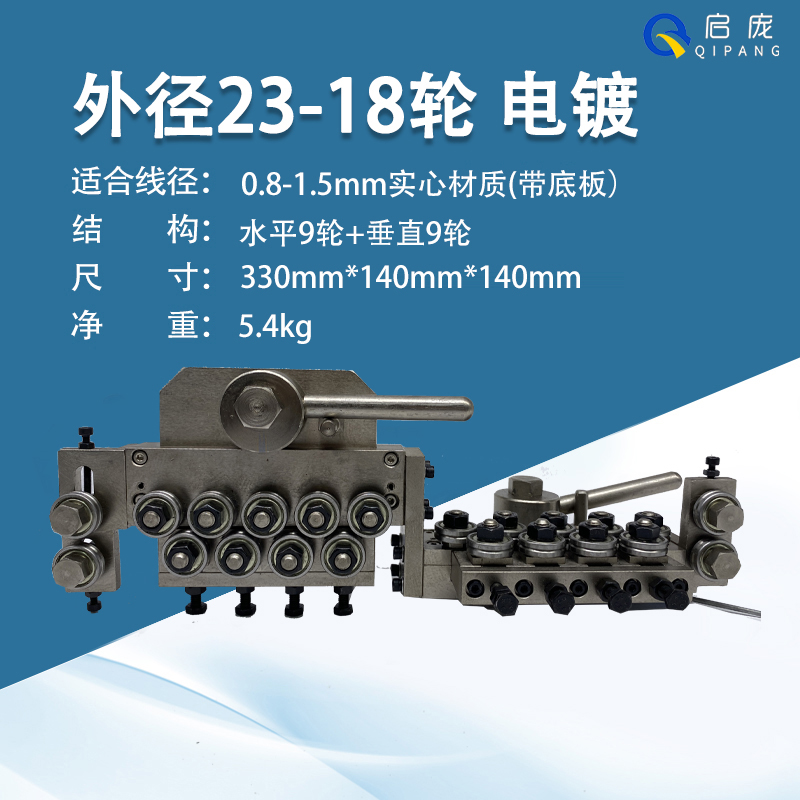

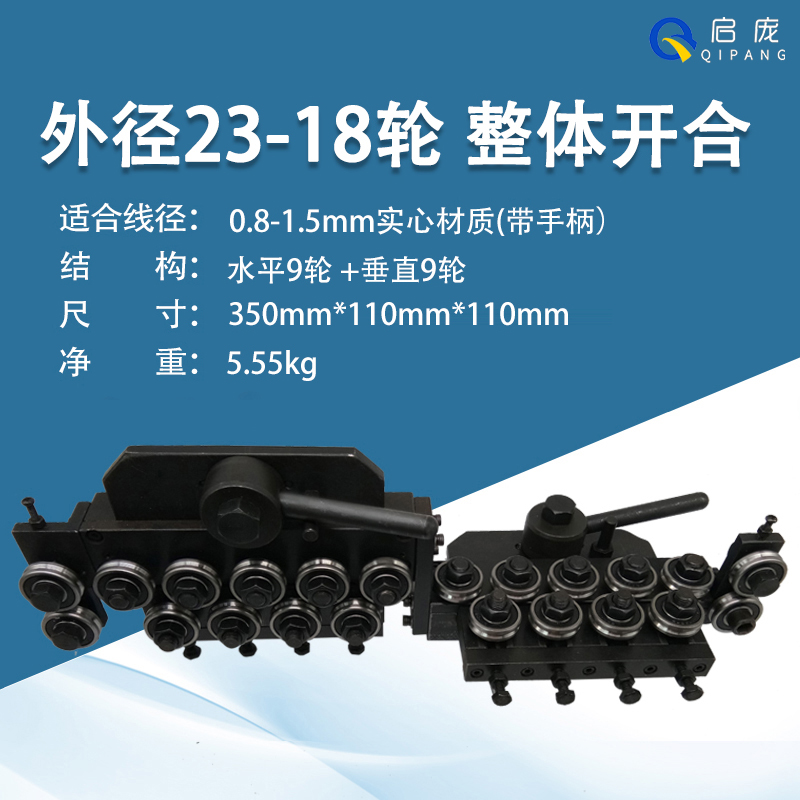

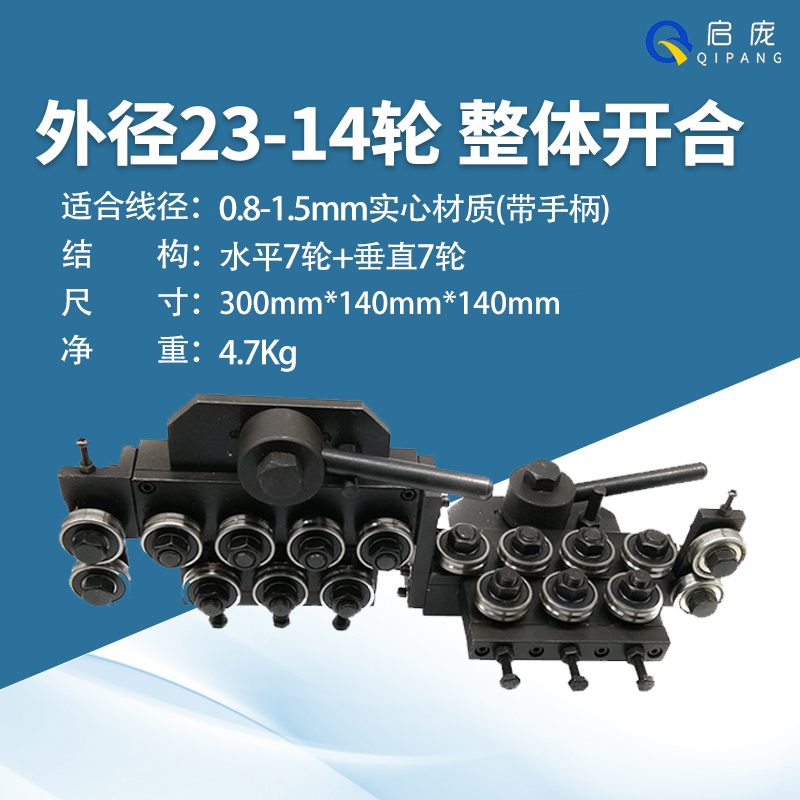

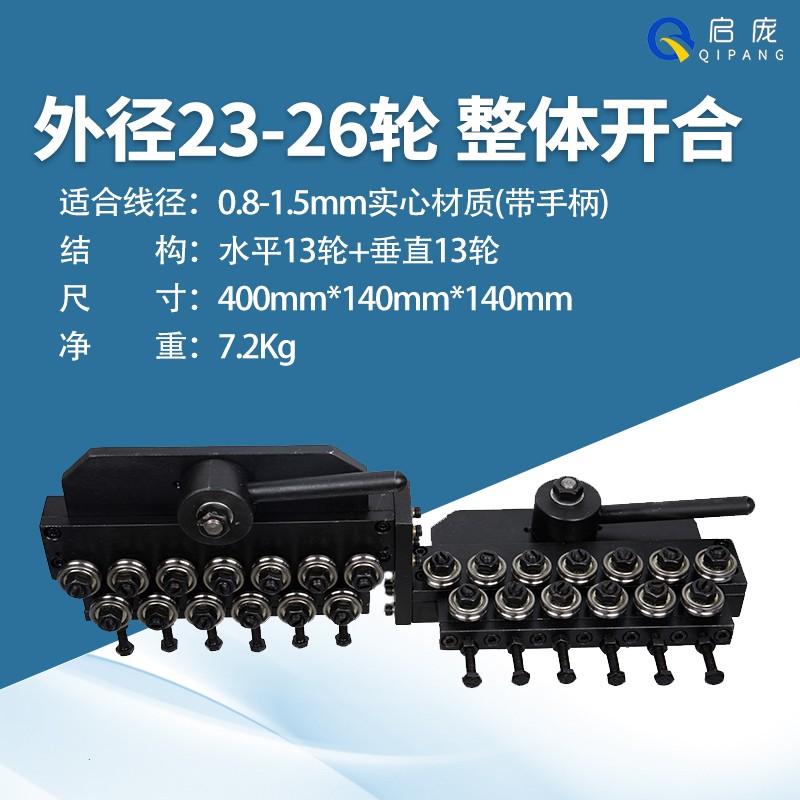

四：铁丝拉直机实物图
